Структурна конструкція

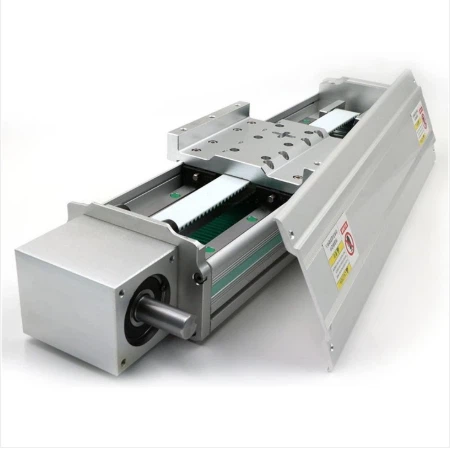

Лінійний привід ременя: структура підкреслює стабільність та настанови лінійного руху. Зазвичай він має високоточні лінійні путівники або лінійні модулі як підтримка та керівні компоненти. Ремінь лінійно передає живлення та рух. Системи встановлення та натягу ременя спеціально розроблені для запобігання відхиленню або ковзанню під час лінійного руху. Зазвичай прийнята конструкція пояса із замкнутим циклом, що дозволяє точного лінійного переміщення через синхронний привід шків.
Традиційний привід ременів: із відносно простим структурою він в основному складається з ременів і шківів. Шківи здебільшого кругові, а ремені кругові рухаються навколо них, щоб передавати обертальну потужність. Положення встановлення шківів та маршрутизації ременя є гнучкими, не вистачає суворих лінійних вимог до настанов. Поширені типи включають привід плоскої ременя та привід V-поясу. Зазвичай застосовуються звичайні методи натягу ременя, такі як використання натяжного колеса або регулювання відстані центрального шківа.
Принцип роботи
Лінійний привід ременя: покладаючись на тертя між ременем і шківом або маханням синхронного пояса, він перетворює обертальний рух у лінійний рух. Коли шків обертається, ремінь лінійно рухається під обмеженням лінійного направляючого, керуючи підключеним робочим столом або навантаженням лінійним шляхом. Цей механізм дозволяє досягти високоточного лінійного позиціонування та безперервного лінійного руху, що робить його придатним для додатків, що вимагають високої лінійної точності та швидкості руху.
Традиційний привід ременя: він в першу чергу передає обертальний рух і потужність через тертя між поясом і шківом. По мірі обертання шківа, що обертається, він керує поясом тертям, а пояс, у свою чергу, приводить в рух, що сприяє, сприяючи таким чином передачі потужності від руху до руйнівного шківа. Під час процесу передачі фокус приділяється передачі коефіцієнта швидкості та крутного моменту. Він зазвичай використовується в сценаріях передачі електроенергії, де вимоги до точності руху відносно низькі, як приводи вентиляторів та водяних насосів.
Сценарії застосування
Лінійний привід ременя: широко застосовується в обладнанні автоматизації, верстатів з ЧПУ, напівпровідникового виробничого обладнання, 3D-принтерів та інших полів, він використовується для досягнення високоточного лінійного позиціонування та швидкого лінійного зворотного руху. Наприклад, у системах подачі робочої сили верств CNC-верстатів лінійні ремені дають можливість високошвидкісного та високоточного лінійного руху, підвищуючи ефективність та точність обробки. У напівпровідниковому виробничому обладнанні він використовується для передачі та позиціонування вафель, що вимагає надзвичайно високого позиціонування та точність повторного позиціонування.
Традиційний привід ременів: зазвичай зустрічається в загальному механічному обладнанні, наприклад, сільськогосподарській техніці, текстильній техніці та невеликій передачі потужності двигуна, він в основному служить для передачі потужності та зміни швидкості, з меншими вимогами до точності руху та лінійного руху. Наприклад, у сільськогосподарській техніці він передає потужність двигуна на різні робочі компоненти. У текстильній техніці вона керує роботою механізмів спінінгу та плетіння.
Точність передачі
Лінійний ремінний привід: через високоточні методи виготовлення, спеціалізовані матеріали для ременів (наприклад, високоміцні, синхронні ремені з низьким вжитком) та ретельна установка та налагодження, він може досягти високої точності передачі, з точністю позиціонування, що досягає рівня мікрона або навіть вище. Це робить його придатним для точного обладнання з суворими вимогами до точності.
Традиційний привід ременя: впливає такі фактори, як еластична деформація ременя, помилки виробництва шків та встановлення неточності, його точність передачі відносно низька. Це, як правило, підходить для заявок з менш суворими точністю. Під час передачі може виникнути ковзання, що призводить до неточного коефіцієнта передачі та компрометування точності руху.
