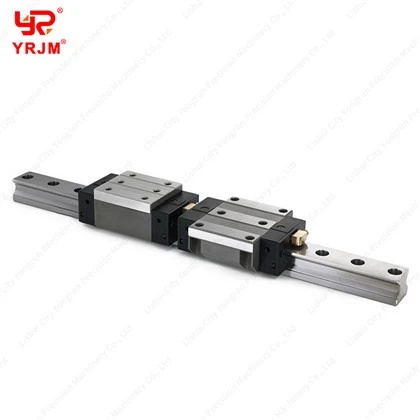

RGW30HC Роликова лінійна напрямна

Лінійна напрямна RGW30HCОпис товару

RGW30HC — це над-високо{2}}жорсткість-лінійного напрямного блоку фланцевого-типу, розробленого для важкої-обробки з ЧПК, великого-форматних порталів і промислових пресів. Як частина серії RG він використовує прецизійні циліндричні ролики замість кулькових підшипників. Цей інтерфейс «лінійного контакту» різко зменшує пружну деформацію під навантаженням, забезпечуючи виняткову структурну жорсткість. RGW30HC має широкий-базовий фланець, призначений для гнучкого монтажу зверху-вниз або знизу-вгору, і повністю сумісний із рейками RGR30.

Подовжена геометрія "HC" для більш високого навантаження
Основна відмінність між стандартним блоком важкого-вантажу (CC) і блоком-великого-вантажу (HC) полягає у фізичній довжині каретки:
Розширена площа каретки: RGW30HC має подовжений корпус розміром 131,8 мм у порівнянні зі 109,8 мм для стандартного блоку CC.
Технічна перевага: довший корпус вміщує більше рециркуляційних роликів у-несущих гусеницях активного навантаження. Ця конфігурація підвищує показник динамічного навантаження до 48,1 кН, а показник статичного навантаження – до значних 105,0 кН-значне підвищення продуктивності порівняно зі стандартними-блоками довжиною 30 мм.

Керівництво з вибору: RGW30CC проти RGW30HC
Хоча обидва блоки розроблені для роликових напрямних діаметром 30 мм (серія RGR30) і мають однакові поперечні-перерізи, вони оптимізовані для різних умов навантаження на конструкції.

Укажіть RGW30CC (велике навантаження), якщо:
У конструкції вашої машини використовується багато{0}}блокова конфігурація каретки (наприклад, два чи більше блоків, що підтримують кожну сторону великої портальної плити). Оскільки корисне навантаження розподіляється між кількома контактними точками, стандартної довжини блоку 109,8 мм цілком достатньо. Цей вибір допомагає мінімізувати загальну рухому масу та оптимізує загальні витрати на компоненти.

Укажіть RGW30HC (надважке навантаження), якщо:
Ви проектуєте одно-каретку або керуєте високим-консольним виступом. Оскільки корпус HC подовжений до 131,8 мм, він забезпечує значно вищу стійкість до моментних навантажень, пов’язаних із кутом та поворотом (1712 Нм порівняно з 1060 Нм у блоку CC). Якщо головка інструменту зміщена або консольно розташована відносно осі, додаткова довжина блоку HC має важливе значення, щоб запобігти закручуванням або відхиленню при крученні на рейці.
